HK-5100系列汽水取样分析装置是用于火力发电系统对蒸汽和水进行集中连续取样监测，并通过化学仪表和微机系统对水样分析和监测来控制锅炉加药装置，来实现减轻锅炉的腐蚀，延长锅炉的使用寿命，主要由高温架和低温仪表屏两部分组成。

◆ 高温部分是由高温阀门、高效冷却器、减压阀、高温过滤器、安全阀和高温排污系统等部件组成。高温高压阀采用焊接形式，自行设计和加工保证了阀门使用寿命和操作安全性高，便于维护和维修，高效冷却器是自行研发和生产的冷却效果是普通冷却器的2-3倍，高温过滤器是具备反冲洗功能的免拆和免维护的高效过滤器，减压阀是采用迷宫螺纹减压，减压效果好和样水的稳定性强。

◆ 低温仪表屏是由手工取样装置、恒压装置、恒温装置、流量计和超温保护系统等部件组成。仪表采用了镶嵌式安装方式，具备了手工取样和在线仪表连续监测功能，自行设计了恒压阀能保证样水的稳定使仪表的测量更精准，自行设计的保护电磁阀能保证在高压的情况下切断样水，能够更好的保护仪表的安全，此低温仪表屏能直观的观察到每一路样水总流量、温度和压力，每一块仪表的流量监测和调整。

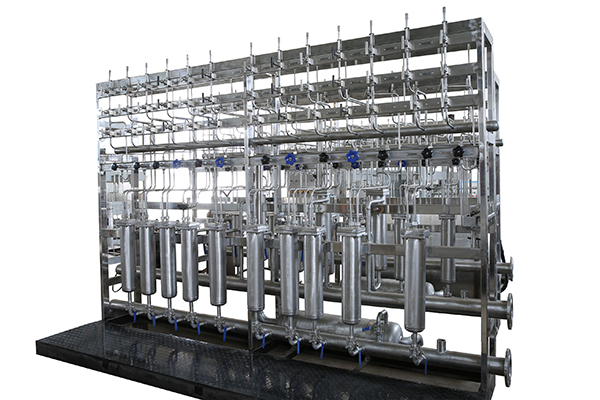

高温架

漩、涡高效筒式冷却器

汽水取样装置的关键部件之一是冷却器。

该冷却器具有惊人的换热效率，远远突破了传统的冷却器至少两倍以上，对于同样工况的饱和蒸汽或过热蒸汽样水、冷却水温度、压力、流量、以及所测样水被冷凝到同样的样水流量条件下，一只漩、涡高效筒式冷却器其降温效果完全可以代替两只串联的传统冷却器，而外形结构仅为Φ108的筒体直径和400mm的长度，此冷却器不仅特别适用于高温样水管路，而且可降低整套装置造价，使之与同类型产品具有特别强大的市场竞争力。

此冷却器的螺旋管由单根无焊接整根不锈钢管卷管而成，它由内螺旋和外螺旋双层组成，共同安装在一个筒体内，特殊的工艺技术消除了冷作卷管所产生的的内应力，寿命可达五年以上。

冷却器中外螺旋管内的样水在呈螺旋运动的冷却水中进行热交换，内螺旋管内的样水在呈涡流运动的冷却水中进行热交换，两种冷却水巧妙地匹配在一只冷却器中进行流动，很显然该冷却器具有非常优异的强迫对流换热性能，此特性又能使其对应的结构尺寸设计得较小，从而使水汽取样装置不会因大容量火电机组取样路数和每路的水汽品质监测参数的增加，而导致整个装置体积的大幅度增加，同时也减少了检修和维护量。对于一般需要由2个以上冷却器降温的样点，我公司只用一个TR4型冷却器就可以满足要求，该冷却器已广泛使用于各大电厂多年，深受好评。
